2.1.9 Задний сальник коленчатого вала с датчиком

2.1.8. Задний сальник коленчатого вала с датчиком

На бензиновом двигателе Z 18 XER крепление для датчика коленчатого вала интегрировано в сальник коленчатого вала.
Задний сальник коленчатого вала с датчиком Рис. 2.21. Задний сальник коленчатого вала с датчиком: 1 – задний сальник коленчатого вала; 2 – кодирующее устройство; 3 – коленчатый вал; 4 – датчик коленчатого вала; 5 – соединительный кабель с заглушкой жгута проводов датчика коленчатого вала



Схема подсоединения датчика к заднему сальнику коленчатого вала Рис. 2.22. Схема подсоединения датчика к заднему сальнику коленчатого вала: 1 – болт крепления датчика коленчатого вала; 2 – заглушка жгута проводов датчика коленчатого вала; 3 – задний сальник коленчатого вала; 4 – уплотняющая кромка сальника коленчатого вала; 5 – гнездо датчика коленчатого вала

В отличие от применявшихся ранее конструкций, рабочая кромка (рис. 2.22) сальника коленчатого вала на бензиновых двигателях Z 18 XER направлена наружу. Нитевидная форма рабочей кромки и вакуум, создаваемый в картере, обеспечивают прижатие рабочей кромки к уплотняемой поверхности. Выемка в картере, которая также служит для снятия датчика положения коленчатого вала, обеспечивает правильность установки сальника коленчатого вала. Чтобы избежать повреждения сальника коленчатого вала и поддерживать его рабочие характеристики на требуемом уровне, при снятии и установке сальника необходимо точно следовать указаниям инструкции по техническому обслуживанию.
Кодирующее устройство Рис. 2.23. Кодирующее устройство: 1 – намагниченная дорожка кодирующего устройства; 2 – кодирующее устройство; 3 – отверстие для точного позиционирования кодирующего устройства на коленчатом вале; 4 – отверстия для болтов крепления маховика

На бензиновых двигателях Z 18 XER положение коленчатого вала и число оборотов не считываются датчиком коленчатого вала с зубчатого колеса: для этого используется диск (кодирующее устройство) с внешним намагниченным покрытием.
Край кодирующего устройства движется непосредственно в сальнике коленчатого вала, который позволяет датчику коленчатого вала считать магнитный сигнал кодирующего устройства. Сам датчик коленчатого вала может быть снят с сальника коленчатого вала путем ослабления болта крепления и отключения разъема жгута проводов. Это позволяет производить раздельную замену двух элементов: сальника и датчика коленчатого вала. Обрезиненная дорожка кодирующего устройства содержит северные и южные магнитные полюса, магнитные поля которых регистрируются датчиком коленчатого вала при вращении вала, преобразуются в модуле управления двигателем в величину угловой скорости вращения и используются для определения верхней мертвой точки (ВМТ).

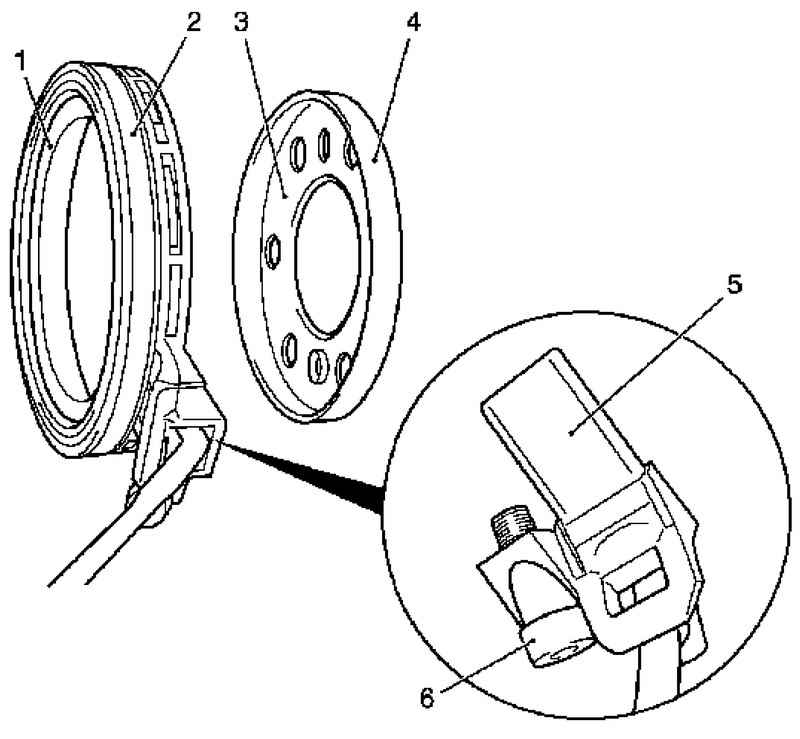

Схема подсоединения датчика и кодирующего устройства к заднему сальнику коленчатого вала Рис. 2.24. Схема подсоединения датчика и кодирующего устройства к заднему сальнику коленчатого вала: 1 – уплотняющая кромка сальника коленчатого вала; 2 – внешняя поверхность герметизации сальника коленчатого вала; 3 – кодирующее устройство; 4 – дорожка кодирующего устройства; 5 – датчик коленчатого вала; 6 – болт крепления датчика коленчатого вала

Магнитные поля обнаруживаются с использованием эффекта Холла. В ответ на изменяющиеся магнитные поля датчик Холла посылает цифровые сигналы модулю управления двигателем.
Для того чтобы не нарушить магнитные свойства кодирующего устройства, при работе с ним соблюдайте следующие указания: – не позволяйте кодирующему устройству входить в контакт с внешними магнитными полями и металлической стружкой; – не допускайте механического повреждения дорожки кодирующего устройства; – не роняйте кодирующее устройство.
Выпускной коллектор и каталитический конвертер Выпускной коллектор представляет собой конструкцию глубокой вытяжки с каталитическим нейтрализатором, расположенным около двигателя.
Магнитные полюса кодирующего устройства Рис. 2.25. Магнитные полюса кодирующего устройства: 1 – датчик коленчатого вала (показан схематично); 2 – трасса магнитного поля; 3 – резиновое покрытие обеспечивает крепление магнитов

Это помогает снизить противодавление на выпуске и оптимизировать выбросы отработавших газов. Усовершенствование выпускного коллектора достигнуто за счет правильного распределения отработавших газов при входе в каталитический нейтрализатор, чем обеспечивается однородный поток в зоне датчика концентрации кислорода.
Чтобы избежать колебаний во выпускном коллекторе с каталитическим нейтрализатором на собственных частотах, коллектор также прикреплен к блоку цилиндров.
Технические особенности
Выпускной коллектор и каталитический конвертер Рис. 2.26. Выпускной коллектор и каталитический конвертер

Каталитический нейтрализатор расположен ближе к выпускному коллектору и его масса снижена за счет применения листового металла
