5.3.8 Замена чехлов на рулевом механизме

5.3.7. Замена чехлов на рулевом механизме

Снятие Снимите переднее колесо. Снимите крышку моторного отсека. Снимите наконечник рулевой тяги. Снимите удерживающий хомут/ фиксирующие скобы.

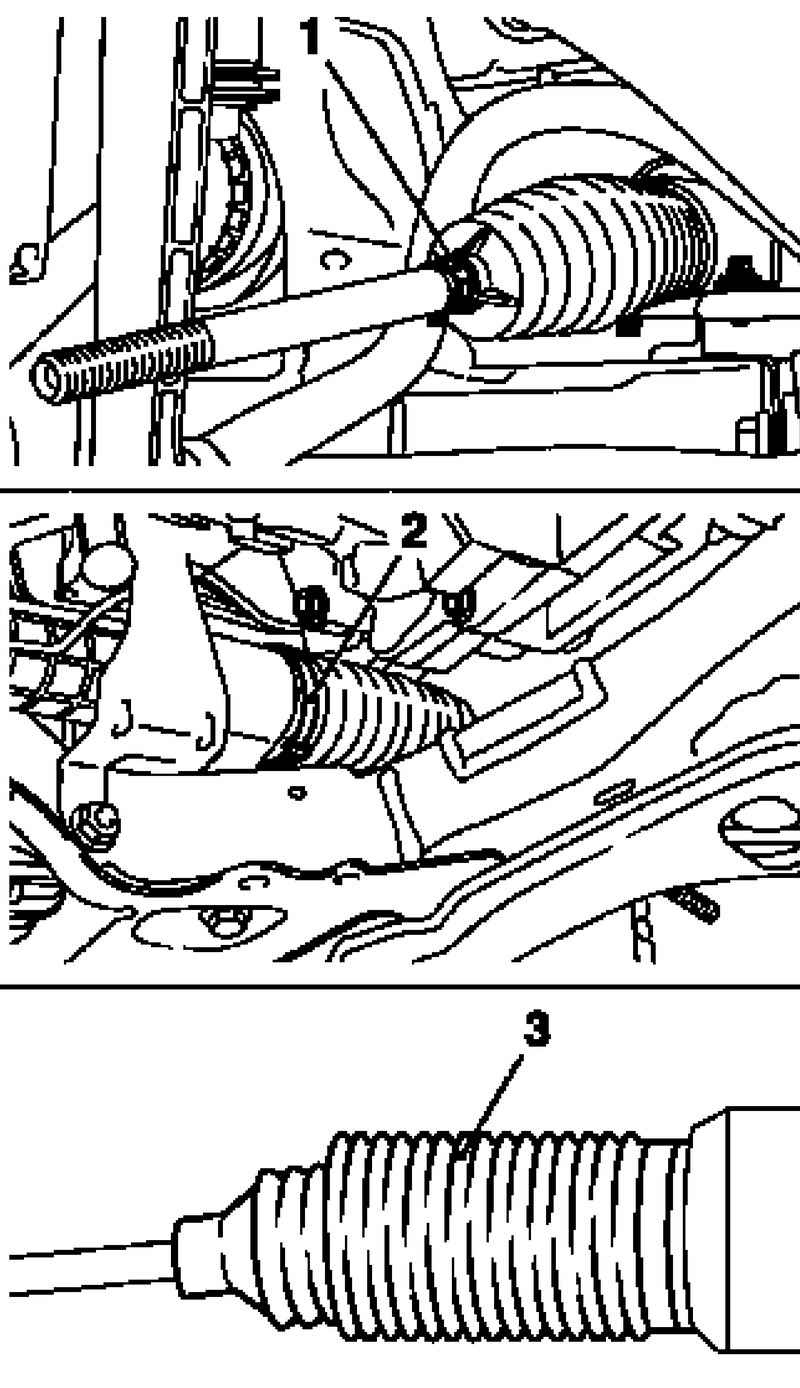

Снятие чехла рулевой тяги Рис. 5.31. Снятие чехла рулевой тяги: 1, 2 – фиксирующие скобы; 3 – чехол

Снимите чехол рулевой тяги (рис. 5.31).
Установка Натяните чехол на рулевую тягу и рулевой механизм. Смажьте консистентной смазкой паз.
ПРИМЕЧАНИЕ Убедитесь в том, что чехол сидит в пазах рулевой тяги и рулевого механизма.

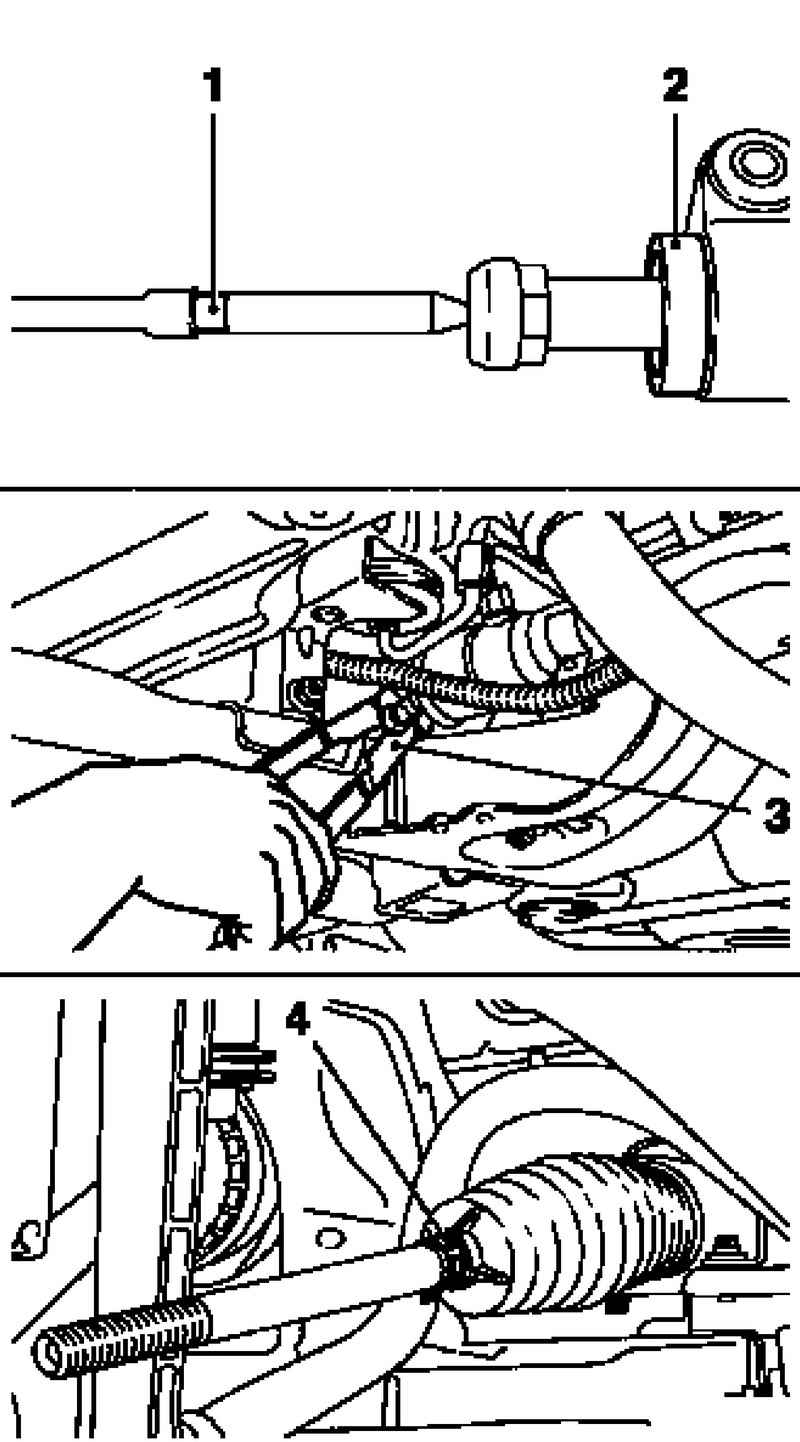

Установка чехла на рулевую тягу Рис. 5.32. Установка чехла на рулевую тягу: 1, 2 – пазы; 3 – приспособление; 4 – фиксирующая скоба

Присоедините чехол к рулевому механизму с новым удерживающим хомутом с помощью приспособления KM-J-22610 (рис. 5.32). Закрепите чехол новой фиксирующей скобой к рулевой тяге.
ПРИМЕЧАНИЕ Убедитесь в том, что чехол сидит в пазах рулевой тяги.

Установите наконечник рулевой тяги. Установите нижнюю крышку моторного отсека. Закрепите переднее колесо болтами с моментом затяжки 110 Н·м.
