8.2.11 Снятие, установка и регулировка двери задка

8.2.10. Снятие, установка и регулировка двери задка

Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Откройте дверь задка и снимите полку багажного отделения (при соответствующей комплектации). Снимите обивку двери задка у рамы окна и заклейте кромки двери задка скотчем. Рассоедините разъем электропроводки двери задка и отсоедините шланг омывателя заднего стекла (см. сопр. иллюстрацию).

Рис. 8.16. Подводящие линии двери задка: 1 – шланг омывателя заднего стекла; 2 – разъем электропроводки; 3 – резиновый пыльник жгута электропроводки

Вытяните жгут электропроводки из двери задка (рис. 8.16).

ПРИМЕЧАНИЕ Для облегчения последующего монтажа закрепите на конце провода шнур, который после вытягивания проводов останется в двери задка.

Немного приподнимите небольшой отверткой стопорную скобу и отсоедините поочередно газонаполненные упоры от верхних сферических опор двери задка.

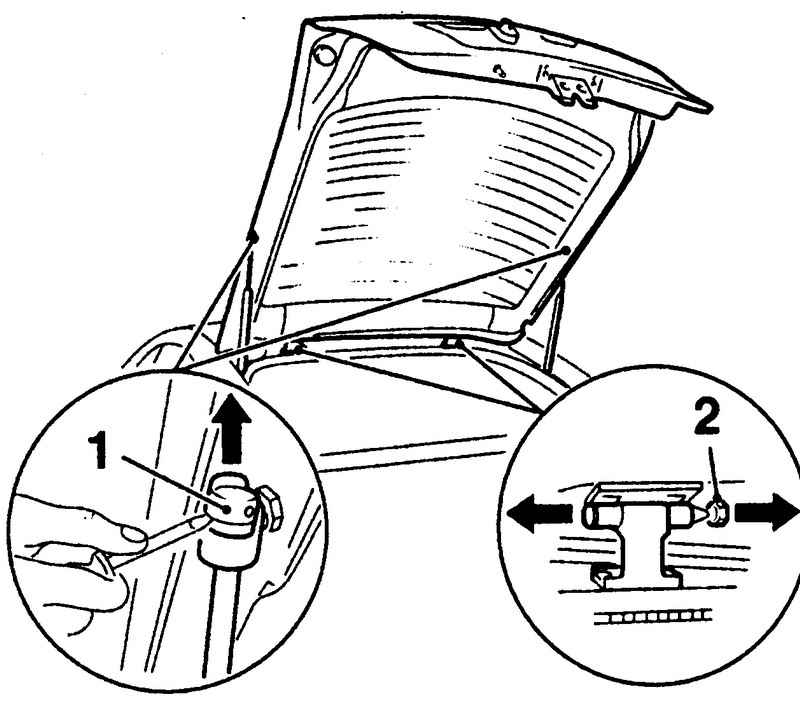

Рис. 8.17. Крепление двери задка: 1 – стопорная скоба газонаполненной стойки; 2 – фиксатор оси дверной петли

Снимите фиксаторы (см. иллюстрацию 14.6) выбейте осевые пальцы петель и при помощи ассистента снимите дверь задка (рис. 8.17). Установка производится в порядке, обратном порядку снятия. После установки осевых пальцев дверных петель необходимо закрыть дверь задка и произвести регулировку.
Регулировка Снимите облицовку порога двери задка. Выверните 2 болта крепления скобы замка на нижней кромке рамы двери задка и снимите скобу. При необходимости снимите обивку в верхней части задних стоек автомобиля (С или D – в зависимости от модели). Осторожно потяните вниз панель потолочной обивки и ослабьте винты крепления дверных петель.

ПРИМЕЧАНИЕ Сзади потолочная обивка крепится к крыше с помощью «липучки».

Закройте дверь задка и проверьте равномерность зазора между прилегающими кузовными элементами. Дверь задка отрегулирована правильно, если в закрытом положении по всему периметру имеется равномерный зазор, а дверь расположена заподлицо с окружающими кузовными поверхностями. При необходимости регулировка зазоров производится смещением двери задка в соответствующем направлении. Для регулировки глубины посадки двери задка в дверном проеме необходимо высвободить резиновые демпферы. Повернув их фиксаторы на угол от 60 до 80° против часовой стрелки. Затем установите демпферы с обеих сторон так, чтобы дверь задка в закрытом положении свободно прилегала к ним. Замечание: Для облегчения регулировки нанесите на демпферы тестообразную массу – по отпечатку на массе установите, правильно ли прилегает дверь. По окончании регулировки верните фиксатор в первоначальное положение – установочные метки должны совпасть. Затяните болты крепления дверных петель с требуемым усилием. Установите на место скобу замка двери задка и заверните болты ее крепления вручную. Осторожно закройте дверь задка: скоба замка займет нужное положение. Откройте дверь и затяните болты крепления скобы с требуемым усилием. Несколько раз закройте и откройте дверь задка и удостоверьтесь в правильности ее регулировки и исправности функционирования замка, при необходимости повторите регулировку. Установите обивку двери задка.
