6.3.10 Снятие и установка накладки тормозных колодок переднего колеса

6.3.9. Снятие и установка накладки тормозных колодок переднего колеса

ПРИМЕЧАНИЕ Все накладки тормозные колодки одной оси должны быть заменены.

Снятие Снимите 2 передних колеса. Снимите датчик накладки тормозной колодки с внутренней накладки тормозной колодки, если имеется. Снимите фиксирующую пружину рычага с тормозного суппорта отверткой.

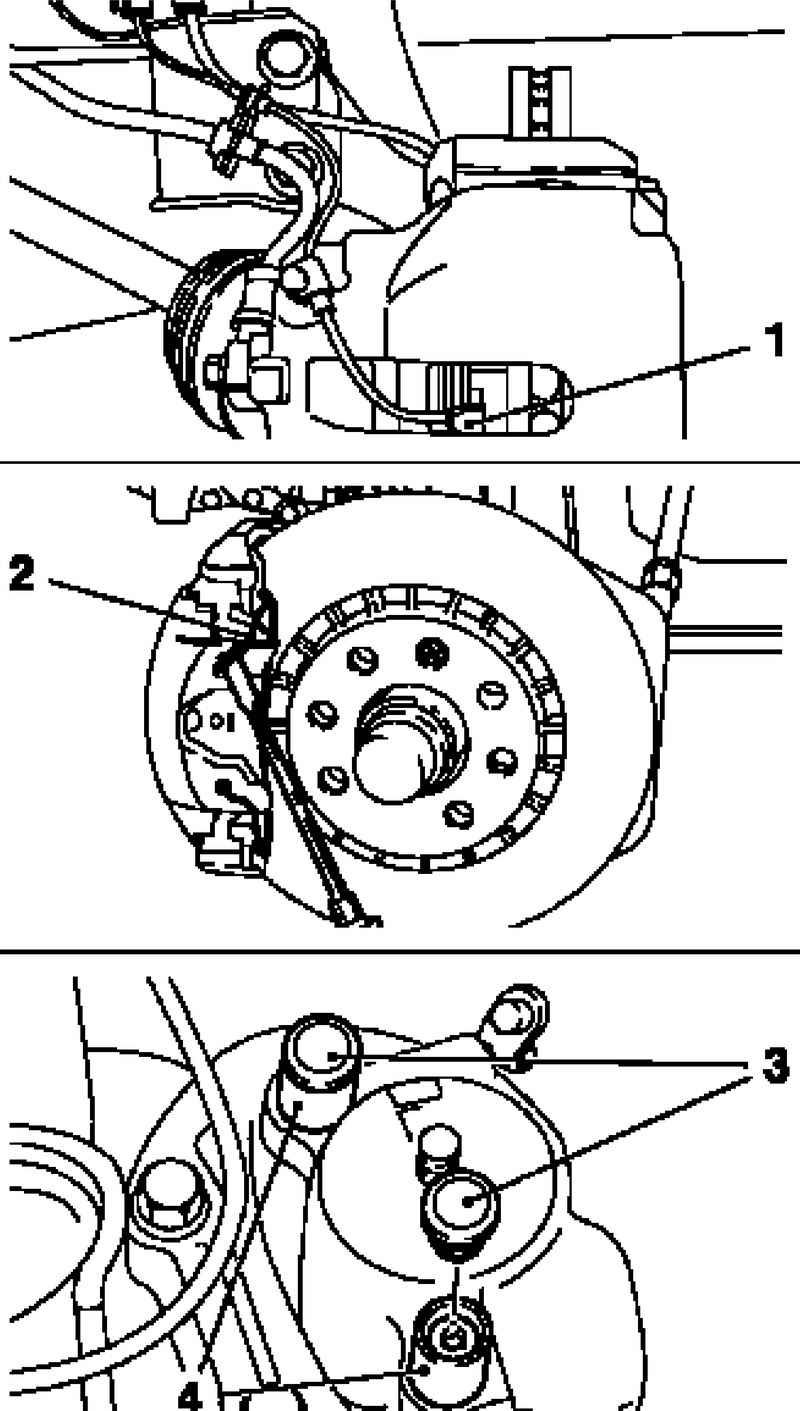

Снятие компонентов переднего тормоза Рис. 6.35. Снятие компонентов переднего тормоза: 1 – датчик накладки тормозной колодки; 2 – фиксирующая пружина рычага; 3 – пылезащитные колпачки; 4 – защитные втулки направляющих болтов

Снимите пылезащитные колпачки защитных втулок направляющих болтов (рис. 6.35). Отверните направляющие болты тормозного суппорта. Снимите тормозной суппорт с направляющей колодок.

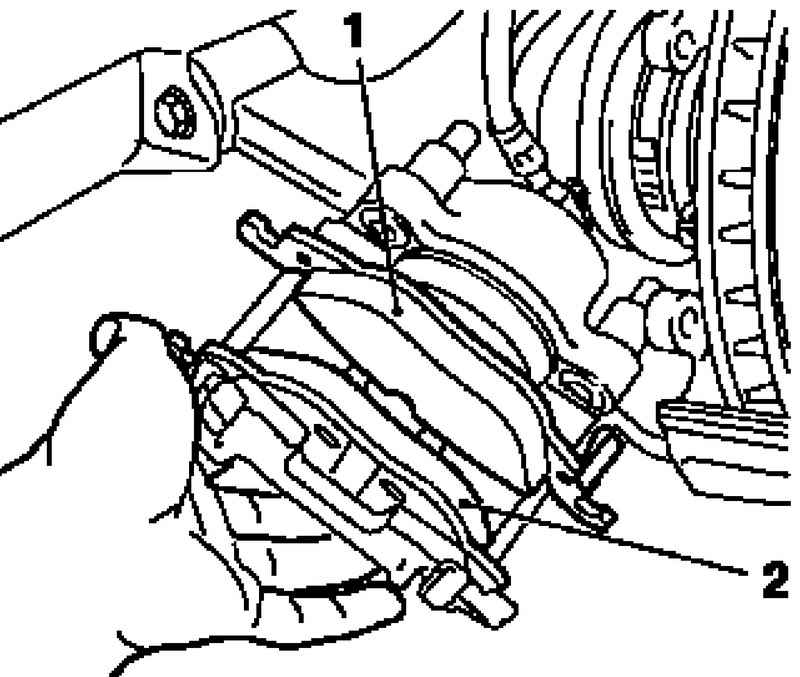

Снятие накладок тормозной колодки Рис. 6.36. Снятие накладок тормозной колодки: 1 – внутренняя накладка тормозной колодки; 2 – наружная накладка тормозной колодки

Снимите наружную накладку тормозную колодки с тормозного суппорта и внутреннюю накладку тормозной колодки с удерживающим хомутом с поршней (рис. 6.36). Проверьте накладки тормозных колодок и тормозные диски.

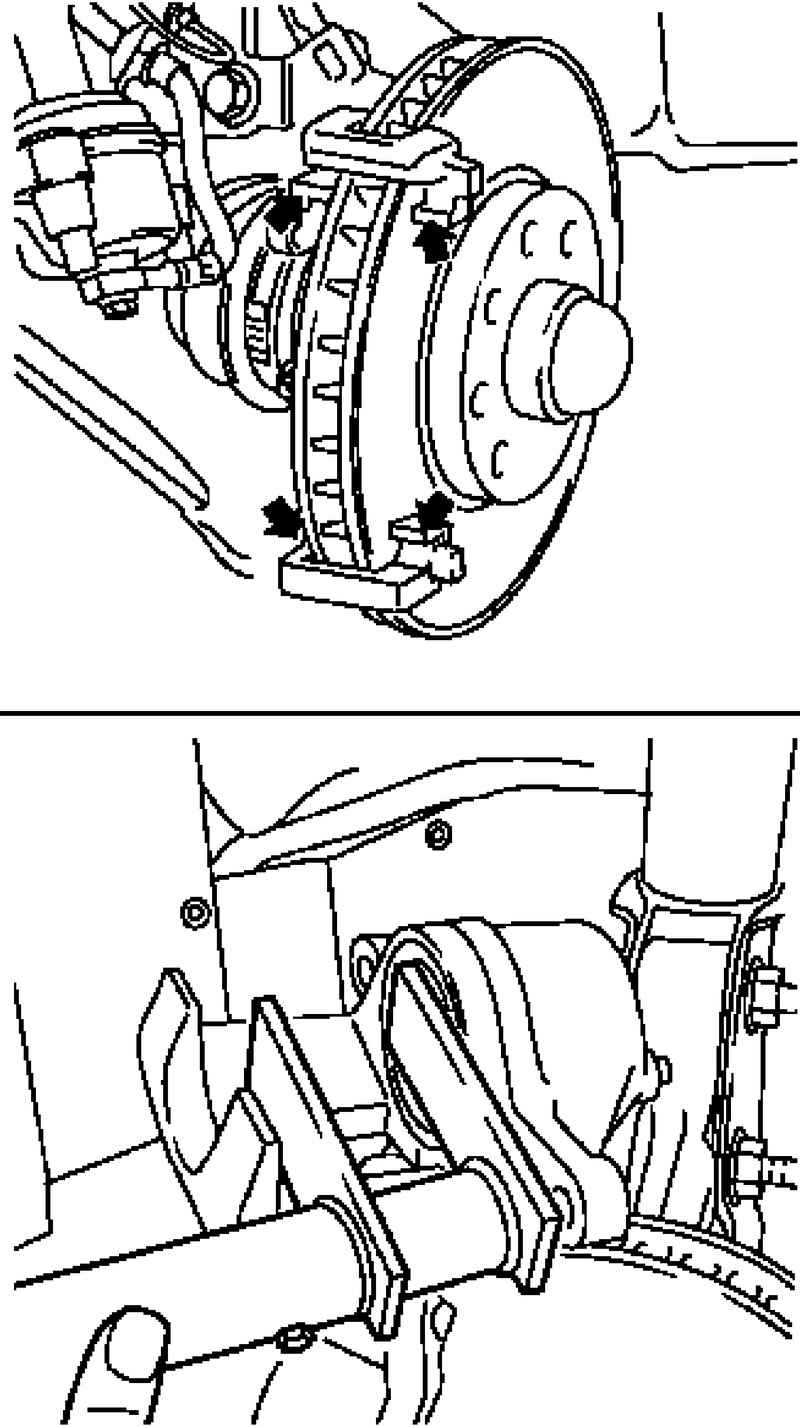

Места очистки направляющих Рис. 6.37. Места очистки направляющих

Очистите направляющие (стрелки) в направляющей колодок мягкой металлической щеткой (рис. 6.37). Покройте направляющие противоскрипным составом. Утопите поршень внутрь.
ПРИМЕЧАНИЕ Уровень тормозной жидкости в бачке гидропривода тормозной системы повышается. В случае необходимости, откачайте тормозную жидкость грушей. Если тормозной суппорт дает утечку или повреждена защитная крышка на тормозном суппорте: отремонтируйте тормозной механизм.

Установка Установите внутреннюю накладку тормозную колодки в поршень и закрепите удерживающим хомутом.

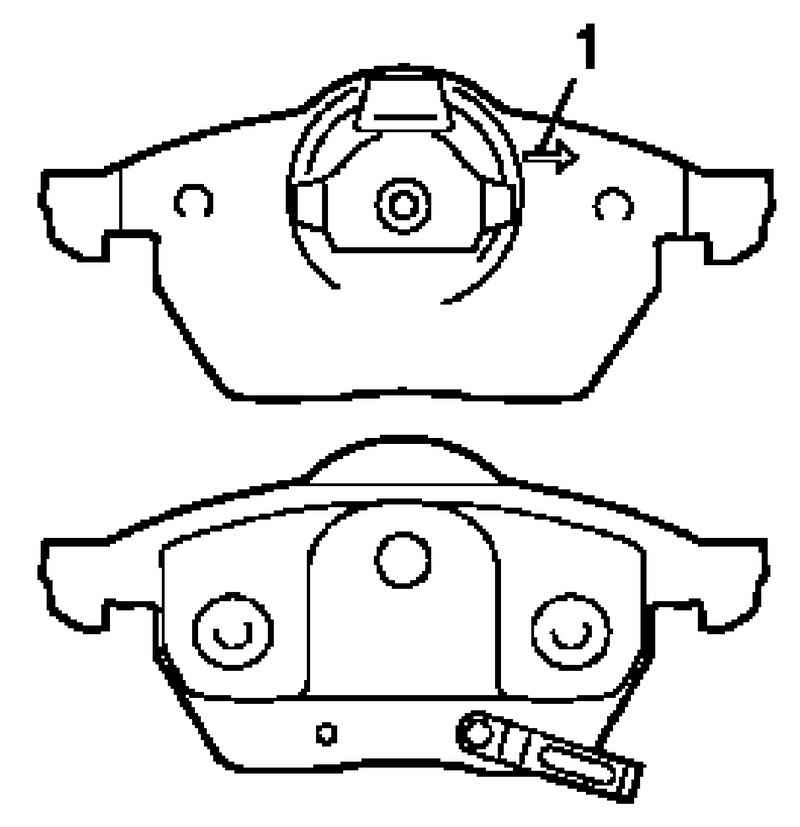

Стрелка направления вращения тормозного диска Рис. 6.38. Стрелка направления вращения тормозного диска: 1 – стрелка


ПРИМЕЧАНИЕ При монтаже накладок тормозных колодок, проследите за тем, чтобы стрелки на задней поверхности накладки указывали в направлении вращения тормозного диска при движении автомобиля вперед (рис. 6.38).

Установите внешнюю накладку тормозной колодки в тормозной суппорт. Установите суппорт тормоза на направляющую колодок с колодками.
ПРИМЕЧАНИЕ Убедитесь в том, что тормозной шланг не перекручен.

Присоедините тормозной суппорт к направляющей колодок и затяните моментом 28 Н·м. Установите пылезащитные колпачки. Установите фиксирующую пружину к суппорту. Присоедините датчик износа накладки тормозной колодки к внутренней накладке тормозной колодки, если имеется. Установите передние колеса и затяните моментом 110 Н·м. Несколько раз нажмите на педаль тормоза. Пополните тормозную жидкость до метки « MAX».
