6.3.13 Снятие и установка тормозного щита заднего колеса

6.3.12. Снятие и установка тормозного щита заднего колеса

Снятие Пополните бачок гидропривода тормозной системы до метки «MAX» и закройте с помощью специального инструмента MKM-558-10. Снимите заднее колесо. Снимите тормозной барабан. Снимите тормозные колодки тормоза заднего колеса. Снимите тормозной цилиндр колеса.

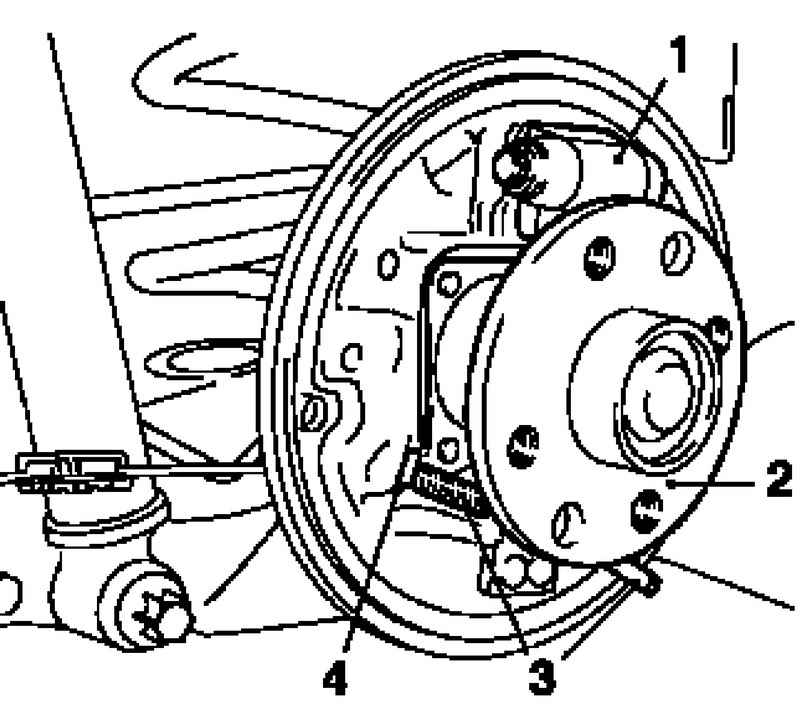

Снятие тормозного диска Рис. 6.42. Снятие тормозного диска: 1 – тормозной цилиндр колеса; 2 – модуль подшипника колеса; 3 – трос стояночной тормозной системы; 4 – зажим

Отсоедините зажим и снимите трос стояночной тормозной системы с тормозного щита (рис. 6.42). Отсоедините модуль подшипника колеса с тормозным щитом от задней оси.
Установка Присоедините тормозной щит с модулем подшипника колеса к задней оси. Установите трос стояночной тормозной системы в тормозной щит и присоедините новый зажим. Установите тормозной цилиндр колеса. Установите тормозные колодки заднего колеса. Установите тормозной барабан. Закрепите заднее колесо моментом 110 Н·м. Удалите воздух из тормозной системы и проверьте герметичность. Несколько раз нажмите на педаль тормоза. Пополните тормозную жидкость до метки «MAX».
