6.3.15 Снятие и установка тормозных колодок заднего колеса

6.3.14. Снятие и установка тормозных колодок заднего колеса

Снятие Снимите заднее колесо. Снимите тормозной барабан. Отсоедините верхнюю пружину плоскогубцами для тормозных пружин. Снимите удерживающий хомут. Отсоедините регулировочный рычаг с пружиной.

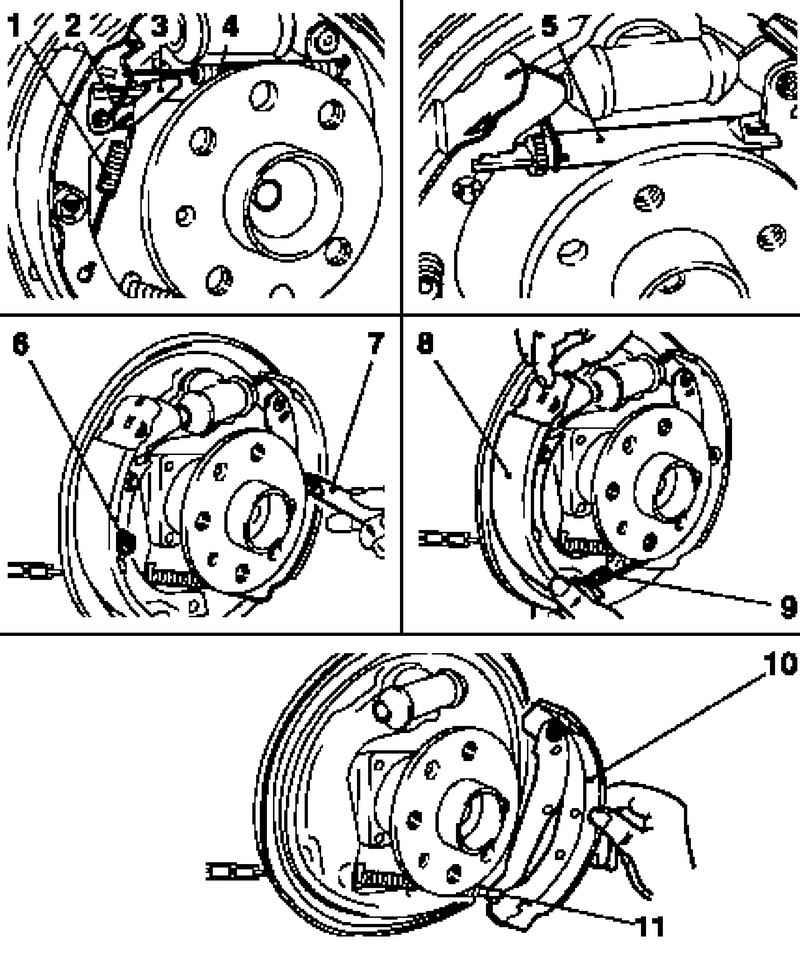

Снятие тормозных колодок заднего колеса Рис. 6.48. Снятие тормозных колодок заднего колеса: 1 – пружина; 2 – удерживающий хомут; 3 – регулировочный рычаг; 4 – верхняя пружина; 5 – регулировочный модуль; 6 – чашки пружин сжатия; 7 – специальный инструмент; 8 – передняя тормозная колодка; 9 – пружина; 10 – задняя тормозная колодка; 11 – трос стояночной тормозной системы

Снимите регулировочный модуль с термозажимом, Немного разведите тормозные колодки.
Поверните чашки пружин сжатия с обеих сторон с помощью специального инструмента КМ 346 до освобождения пружин. Снимите переднюю тормозную колодку и отсоедините пружину. Отсоедините заднюю тормозную колодку от троса стояночной тормозной системы и снимите.
Установка

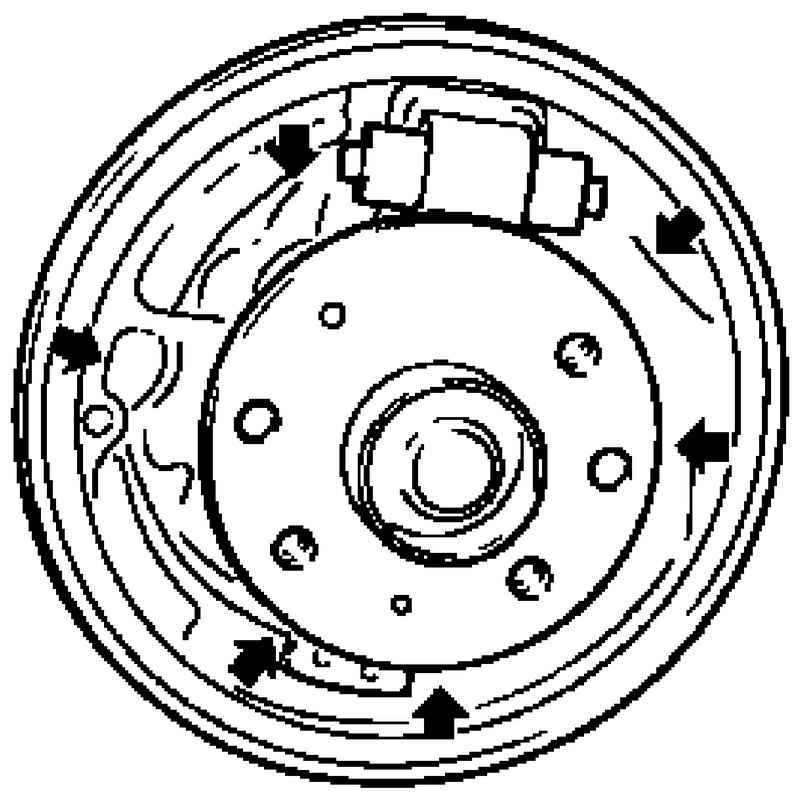

Места очищаемые противоскрипной смазкой Рис. 6.49. Места очищаемые противоскрипной смазкой

Очистите тормозной щит и покройте с обеих сторон противоскрипной смазкой все сопрягаемые поверхности тормозных колодок в области стрелок (рис. 6.49). Очистите тормозной барабан. Проверьте колесный тормозной цилиндр на утечку, замените в случае необходимости. Проверьте стопорные пружины и крепления на наличие повреждений, замените в случае необходимости. Проверьте тормозные колодки на наличие трещин, замасливания и износа, замените тормозные колодки в случае необходимости. Проверьте тормозные барабаны на наличие трещин и поверхности тормозных колодок на наличие рисок – в случае необходимости: проточите тормозной барабан или замените тормозной барабан. Установите заднюю тормозную колодку в трос стояночной тормозной системы.
ПРИМЕЧАНИЕ Перед монтажом тормозных колодок, убедитесь в том, что трос стояночной тормозной системы находится в направляющей на тормозном щите.

Установите фиксатор, пружину сжатия и пластину с помощью специального инструмента КМ 346. Закрепите фиксирующую пружину и установите колодку переднего тормозного механизма на направляющей. Установите фиксатор, пружину сжатия и пластину передней тормозной колодки. Установите регулировочный модуль. Покройте резьбу силиконовой смазкой.

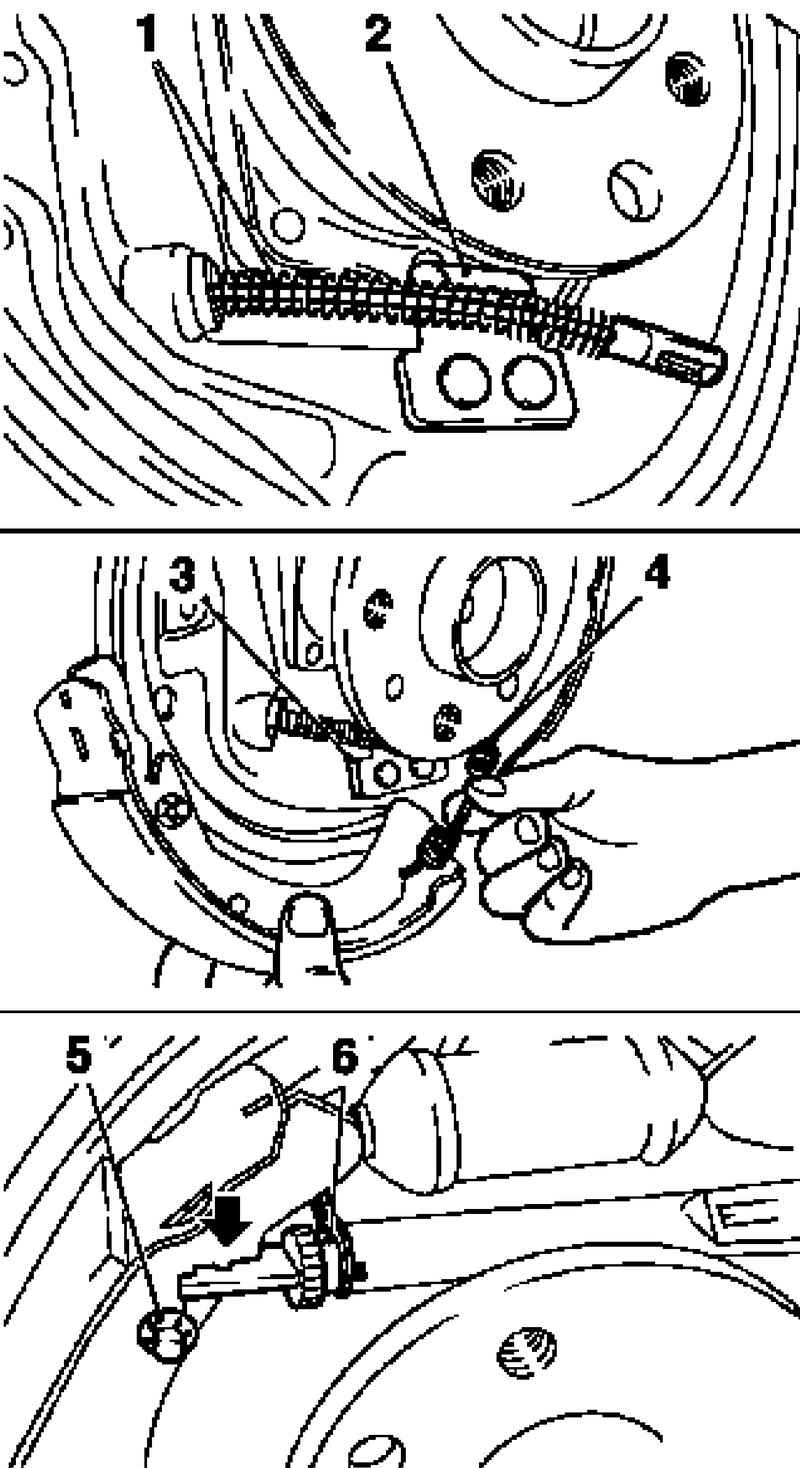

Установка тормозных колодок заднего колеса Рис. 6.50. Установка тормозных колодок заднего колеса: 1 – трос стояночной тормозной системы; 2 – направляющая троса; 3 – направляющая переднего тормозного механизма; 4 – фиксирующая пружина; 5 – пружинная шайба; 6 – храповик

ПРИМЕЧАНИЕ Храповик не должен быть блокирован в конце модуля регулировки.

Установите модуль регулировки с термозажимом – убедитесь в правильности установки (стрелка). Убедитесь в том, что пружинная шайба была установлена до установки регулировочного рычага.

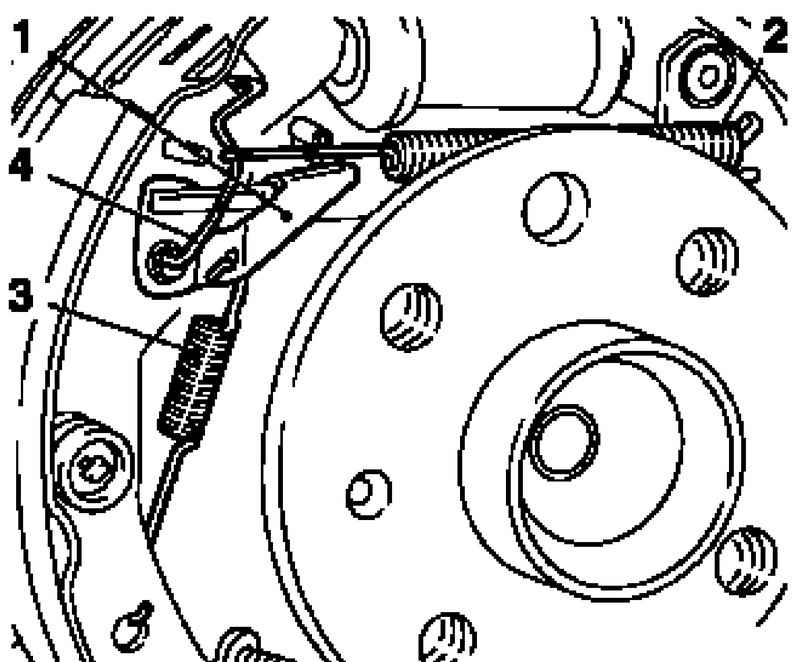

Установка регулировочного рычага и пружин Рис. 6.51. Установка регулировочного рычага и пружин: 1 – регулировочный рычаг; 2 – верхняя пружина; 3 – пружина; 4 – удерживающая скоба

ПРИМЕЧАНИЕ Установите новую пружинную шайбу, при монтаже новых тормозных колодок.

Установите регулировочный рычаг с пружиной. Установите удерживающую скобу и верхнюю пружину плоскогубцами для тормозных пружин. Установите тормозной барабан. Установите заднее колесо и затяните моментом 110 Н·м. Отрегулируйте барабанный тормозной механизм и стояночную тормозную систему.
