6.3.9 Снятие и установка тормозного суппорта переднего колеса

6.3.8. Снятие и установка тормозного суппорта переднего колеса

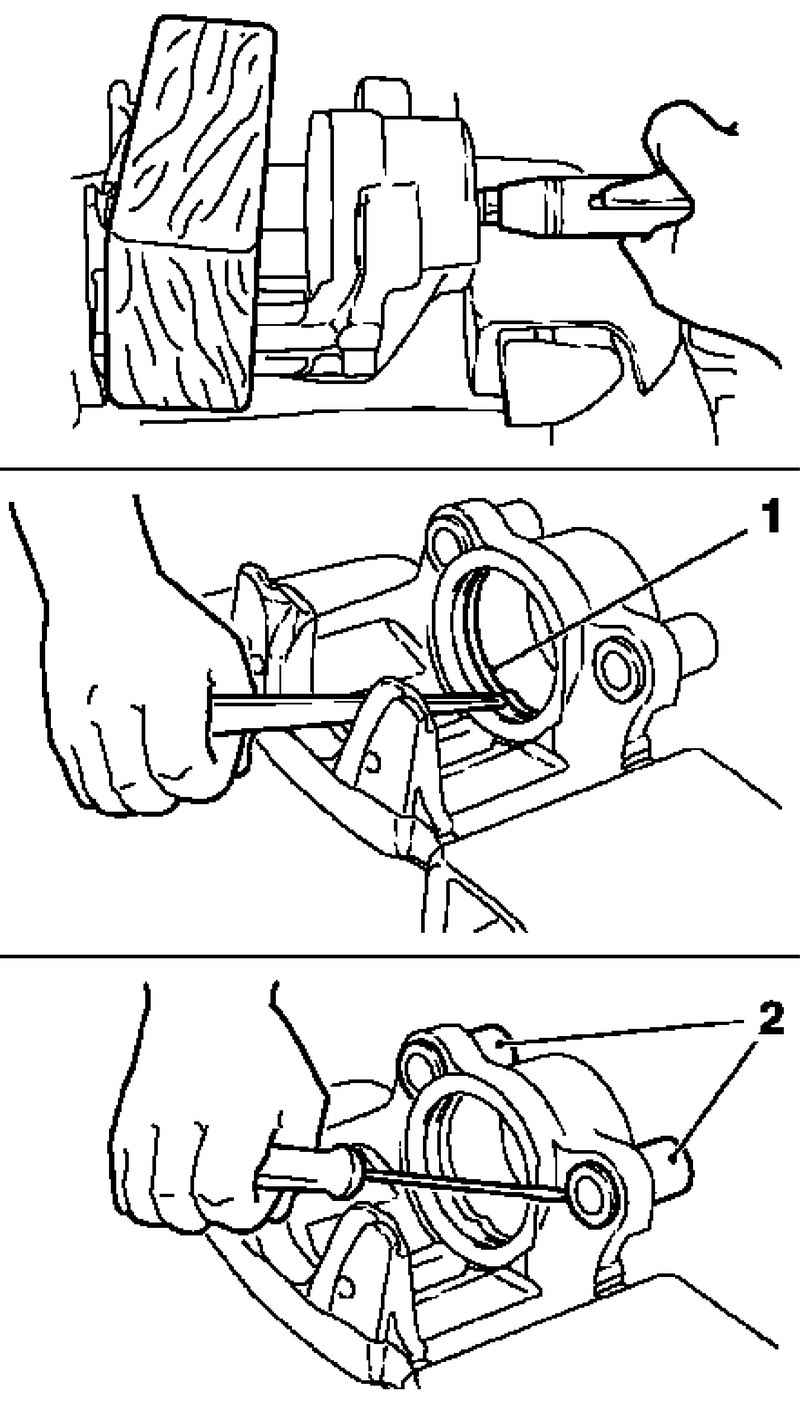

Снятие Снимите тормозной суппорт. Выньте поршень из тормозного суппорта. Зажмите суппорт тормоза в тиски. Установите деревянный брусок в тормозной вал суппорта. Аккуратно выдавите поршень сжатым воздухом. Аккуратно выдавите защитную крышку из тормозного суппорта пластмассовым клином.
Извлечение уплотнительного кольца и скользящей втулки Рис. 6.33. Извлечение уплотнительного кольца и скользящей втулки: 1 – уплотнительное кольцо; 2 – скользящая втулка

Аккуратно выдавите пластмассовым клином уплотнительное кольцо из паза в корпусе суппорта и выпрессуйте скользящую втулку (рис. 6.33). Очистите поршень и стенки цилиндра.
ПРИМЕЧАНИЕ Только тормозной жидкостью или спиртом, никогда не используйте другие жидкости.

Замените уплотнительное кольцо и защитную крышку. Проверьте износ поршня и стенок цилиндра.
ПРИМЕЧАНИЕ Если поршень дефектен или захвачен с ржавчиной: замените весь тормозной суппорт.

Установка Установите поршень в тормозной суппорт. Покройте стенки цилиндра, поршень и уплотнительное кольцо пастой для тормозных цилиндров. Запрессуйте новую скользящую гильзу.

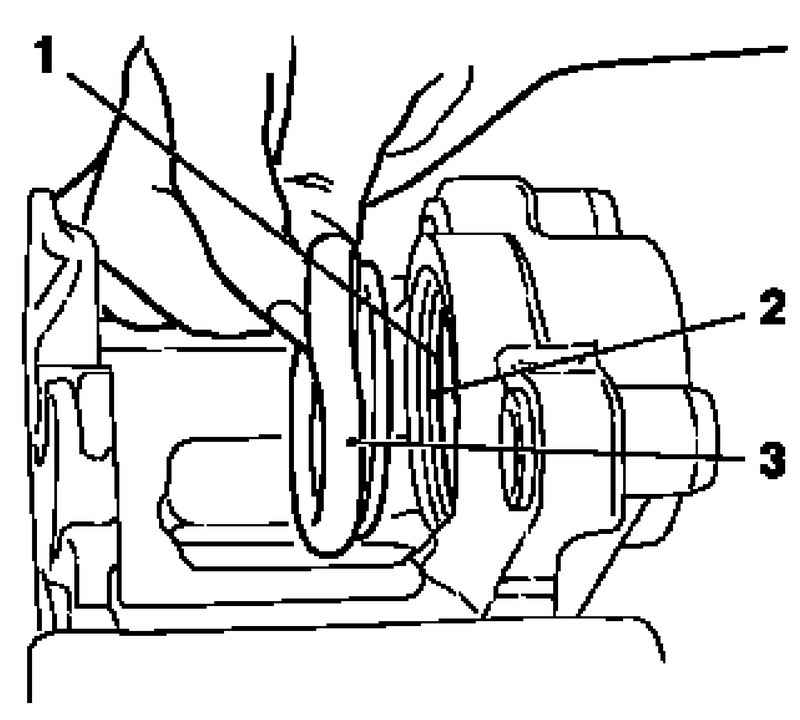

Установка нового уплотнительного кольца Рис. 6.34. Установка нового уплотнительного кольца: 1 – уплотнительное кольцо; 2 – кромка; 3 – паз

Установите новое уплотнительное кольцо (рис. 6.34). Установите защитную крышку в тормозной суппорт.
ПРИМЕЧАНИЕ Кромка защитной крышки должна располагаться в пазу тормозного суппорта (рис. 6.34).

Аккуратно вставьте поршень.
ПРИМЕЧАНИЕ Пока внутренний выступ защитной крышки не попадет в паз на поршне.

Убедитесь в том, что поршень не наклонен. Установите тормозной суппорт.
